一、产品简介

声学多普勒流速仪是应用于河流、明渠及管道等工况的流速流量检测仪器。其采用超声波探测技术,测量精度高、稳定性好、受环境因素影响小,无转动件、维护频次低、工作可靠性高,是便携流速流量测量的首选产品。

二、原理

多普勒效应,发射和接收的超声波频率差与流速建立关系,超声波发射与接收的时间差与液位建立关系,静压式液位用于需要测量液位量程较大的工况,环境温度测量用于修正超声波实际传播速度。

三、产品特点

传感器支持瞬时流量与累计流量功能

能测静止水的流速

能测非满管、满管及明渠的流量

能测矩形、圆形、梯形、三角形截面的流量

流速测量范围宽,0~10m/s,双向

流速测量精度高,1mm/s误差

超声测量液位精度高,误差1mm(2m以内)

纯物理方法测量,免标定,免校准

支持静压测液位

支持温度补偿流速测量与液位测量

ModbusRTU协议

传感器防护等级IP68,支持长期水下工作

便携式方案:传感器+手持机+测量杆,手提箱容纳所有配件

手提箱尺寸:435*320*135mm

四、产品参数

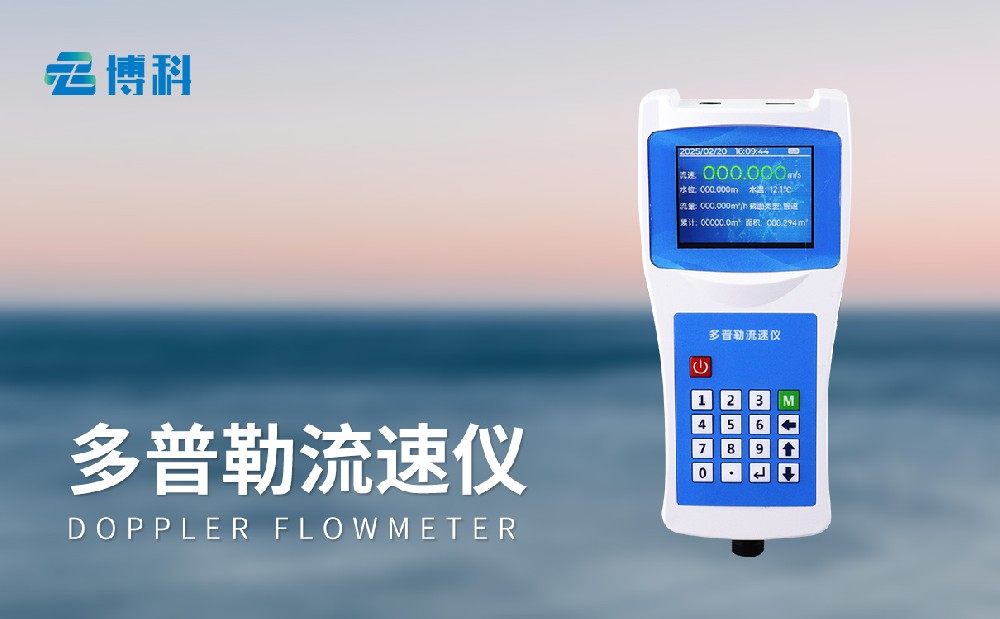

主机参数:

尺寸187*91*30mm

重量0.3kg

存储温度-20℃~60℃

相对湿度5%~85%(无冷凝)

防护等级IP67

充电方式直充

待机时长持续工作8小时

显示参数流速、液位、温度、流量

现场显示带背光的4.3寸触摸屏

数字接口RS485接口,Modbus协议。

传感器参数:

流速量程0~10m/s,双向

流速分辨率0.001m/s

流速精度0.001m/s(流速<=5m/s时);0.02m/s或实际峰值速度的0.3%(采用较大值)(流速>5m/s时)

超声液位量程6.5m

超声液位精度0.001m

超声液位分辨率0.0005m

静压液位量程0~10m

静压液位精度±0.1%FS

静压液位分辨率0.001m

温度量程-20~60℃

传感器尺寸165*50*29.5mm

安装专用支架

材质金属,塑料,橡胶

防护等级IP68

供电直流12V/24V

功耗测量时<70mA;休眠时<25mA

通信接口RS485,Modbus

工作温度-20~60℃

工作压力最大6Bar

防雷支持

防浪涌支持

E M I抑制支持

五、应用领域

海绵城市、河长制管理、内河监测、自然河流、明渠、管道、养殖等场景
